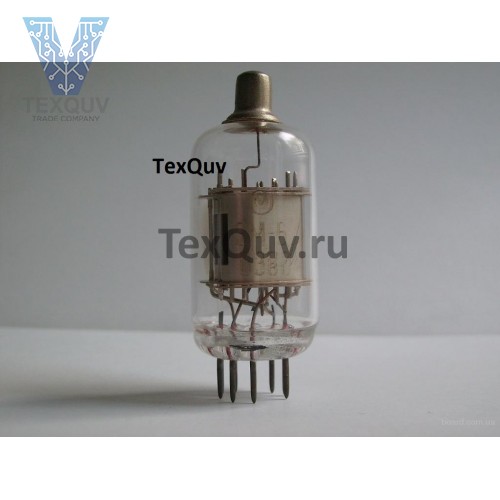

ЭМ-6
Электрометрический двойной тетрод.
Предназначен для измерения малых токов.
Долговечность не менее 500 ч.
Масса не более 16 г.
Раположение штырьков РШ8.
Основные технические характеристики ЭМ-6:
Номинальные электрические данные:
• Напряжение накала, В ...... 4,5 ±0,4
• Ток накала, мА ...... 75
• Напряжение на аноде, В ...... 5
• Напряжение на второй сетке, В ...... -3
• Напряжение на первой сетке, В ...... 3,6
• Ток в цепи анода, мкА ...... 75
• Крутизна характеристики, мкА/В ...... 45
• Коэффициент усиления ...... 1,1
Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ....... 5,5
• Наименьшее напряжение на аноде, В ....... 4,5
• Наибольшее напряжение на второй сетке, В ....... -2,5...-3,5
• Наибольшее напряжение на первой сетке, В ....... 3,6...4,4
• Наибольший ток в цепи катода, мА ...... 250
• Наибольшее напряжение катод-подогреватель, В ..... 5
• Емкость входная, пФ ..... 1,8
