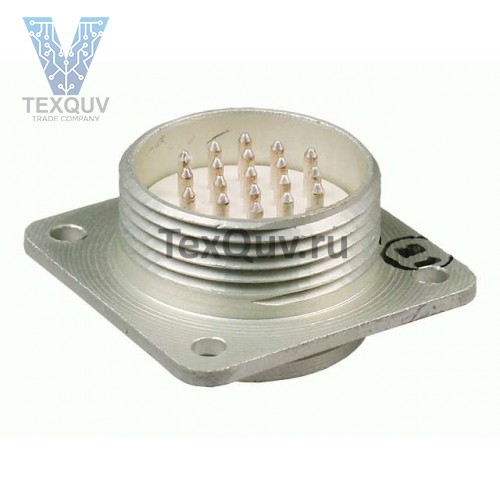

РСГ19ТВ вилка
Соединители РСГ19ТВ цилиндрические низкочастотные, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ).
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ – резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ – врубное.
Поляризация корпусов соединителей – одношпоночная.
Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ – золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ – серебро.
Структура условного обозначения:
РСГ19ТВ вилка
РС - тип соединителя;
Г - герметичная вилка;
19 - количество контактов;
Б - вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое;
А - покрытие контактов: А- золото, без буквы - серебро;
ТВ - тропикоустойчивый, всеклиматическое исполнение.
| Характеристики |
| Климатическое исполнение |
всеклиматическое |
| Кол-во контактов |
19 |
| Покрытие контактов |
серебро |
| Тип корпуса |
кабельный |
| Тип соединителя |
Вилка |
