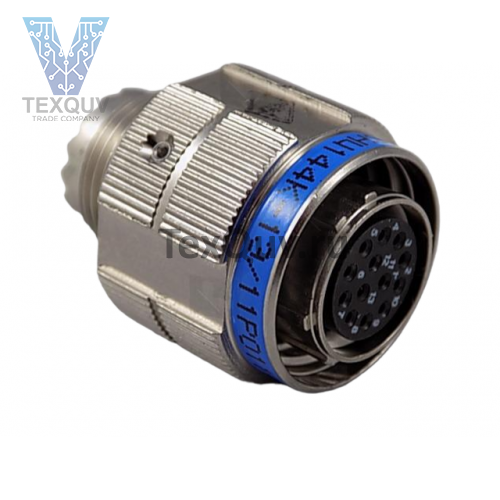

СНЦ144-13/11РО11-NFK (2015г)

Артикул: 0016524

7 000.00 ₽


Цены на сайте указаны без НДС

В наличии

СНЦ144-13/11РО11-NFК
Соединители СНЦ144-13/11РО11-NFК электрические низкочастотные цилиндрические малогабаритные многопозиционные для объемного монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Соединители СНЦ144 состоят из приборной и кабельной части.
Конструктивное исполнение: вилки и розетки, как приборные, так и кабельные. Вилки и розетки изготавливаются без кожуха, с прямым экранированным кожухом, с угловым экранированным кожухом, с кожухом экранированным под термоусаживаемую трубку.
Тип сочленения: быстродействующее резьбовое соединение с самозапирающимся замком.
Взаимозаменяемы и взаимосочленяемы с соединителями типа 8D — серии III по MIL-C-38999.
Покрытие контактов: Контакты покрыты золотом, под обжимку Ø 0,76 мм, Ø 1,02 мм, Ø 1,59 мм, Ø 2,39 мм.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении В по ГОСТ РВ 20.39.414.1.
Соединители электрические низкочастотные цилиндрические малогабаритные СНЦ144 соответствуют ЦСНК.430421.008 ТУ.
Структура условного обозначения:
СНЦ144-13/11РО11-AWП
СНЦ — Тип соединителя;
144 — Номер разработки;
13 — Количество контактов: 3,4,5,6,8,10,11,12,13,16,19,21,22,23,24,26,29,32,37,39,41,43,53,55,56,61,66,79,100,128;
11 — Условный размер корпуса: 9,11,13,15,17,19,21,23,25;
Р — Часть соединителя: В — вилка, Р — розетка;
О — Способ монтажа: О — обжимка, П — пайка;
1 — Тип хвостовика: 1 — для объёмного монтажа, 2 — для печатного монтажа;
1 — Покрытие рабочей части контактов: 1 — золото;
N — Поляризация шпонок корпуса: N — нормальное положение, A,B,C,D,E;
F — Покрытие корпусных деталей: W — оливково-зеленый кадмий, F — никель;
К — Тип корпуса: П — приборный (для крепления винтами), К — кабельный (для объёмного монтажа);
L — Размер хвостовика штыревого (гнездового) контакта: C — короткий L — длинный.

Соединитель СНЦ144-13/11РО11-NFК отвечает всем заявленным техническим характеристикам.
