СНЦ23-4/14В-1-В

Артикул: 0013835

Цена по запросу


Цены на сайте указаны без НДС

Предзаказ

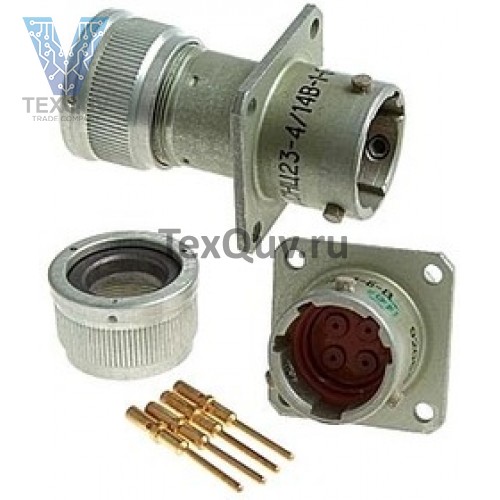

СНЦ23-4/14В-1-В
Соединители СНЦ23-4/14В-1-В цилиндрические низкочастотные малогабаритные для внутреннего монтажа байонетным сочленением.
Предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Кабельная и приборная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.
Приборные части соединителей могут изготавливаться с контактами для печатного монтажа.
Розетки СНЦ23 взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29 по бР0.364.038ТУ и вилками ОНЦ-БГ-1 по КДПА.430421.01ЗТУ.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Сочленение соединителей - байонетное.
Покрытие контактов - золото.
Соединители СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
  - приёмка «1» НКЦС.434410.112ТУ;
  - приёмка «5»  ГЕ0.364.241ТУ;
  - приёмка «7»  ГЕ0.364.241ТУ, П0.070.052.

Гарантийный срок хранения соединителей СНЦ23 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
  - 1000 часов во всех режимах и условиях, допускаемых ТУ;
  - 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ23-4/14В-1-В
СНЦ23 - тип соединителя;
4 - количество контактов;
14 - условный размер корпуса;
В - вид корпуса: В - вилка, Р-розетка;
1 - конструктивное исполнение:
    - 1 - приборная часть без кожуха,
    - 2 - приборная часть с прямым кожухом,
    - 4 - приборная часть с угловым кожухом,
    - 6 - кабельная часть с прямым кожухом,
    - 8 - кабельная часть с угловым кожухом,
    - 11 - кабельная часть без кожуха,
    - 12 - приборная часть с обоймой под термоусаживаемые трубки,
    - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
а - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
В - всеклиматическое исполнение.
