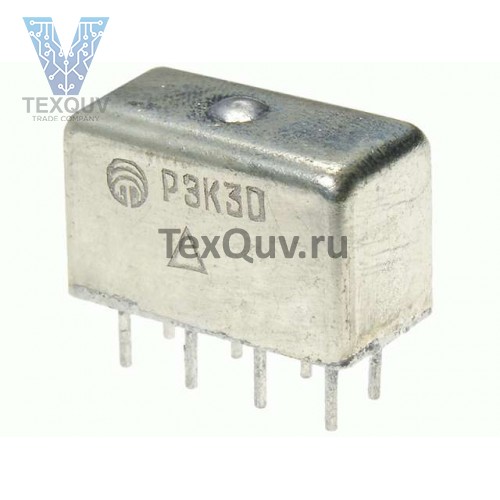

Реле РЭК-30 предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 Гц до 1100 Гц в электронных АТС типа МТ-20 или аналогичных. Возможность применения при навесном и печатном монтаже.
Данное реле представляет собой электромагнитное герметичное реле постоянного тока с двумя переключающими контактами.
Технические характеристикиПараметр | Значение |
Технические условия | РФ4.500.473 ТУ |
Напряжения питания | согласно таблице ниже |
Режимы коммутации | согласно таблице ниже |
Сопротивление контактов | ≤1,5 Ом |
Максимальное время срабатывания | 6 мс |
Максимальное время отпускания | 3 мс |
Сопротивление изоляции: | между токоведущими цепями, между токоведущими цепями и корпусом | в нормальных климатических условиях | 200 МОм |
при максимальной температуре | 20 МОм |
при повышенной влажности | 10 МОм |
между обмоткой и корпусом при повышенной влажности | 5 МОм |
Электрическая прочность изоляции (эфф.): | между токоведущими цепями и корпусом | при нормальных климатических условиях | 500 В |
при повышенной влажности | 350 В |
при пониженном атмосферном давлении | 260 В |
между токоведущими частями | при нормальных климатических условиях | 350 В |
Виброустойчивость: | от 10 до 50 Гц с амплитудой до 1 мм |
свыше 50 до 80 Гц с ускорением до 100 м/с2 (10 g) |
Температура окружающей среды | от -20 до +70°C |
Относительная влажность | до 98% при +35°C |
Атмосферное давление | от 400 до 800 мм. рт. ст. |
Минимальный срок службы | 15 лет |
Масса | 10 г |
Габаритные и установочные размеры реле
Электрическая схема электромагнитного нейтрального реле РЭК-30
