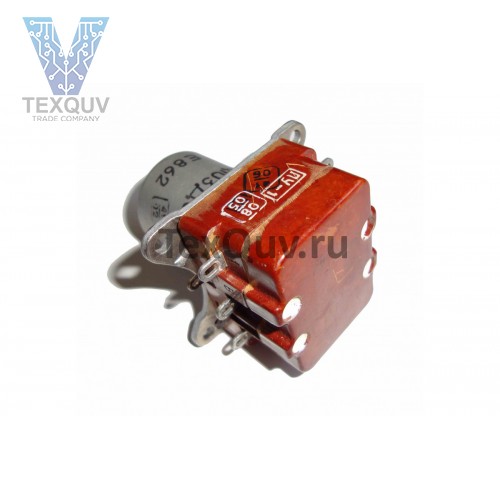

Контакторы одноцепевые включающие ТКД103ДОДБ предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКД103ДОДБ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- Д - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С;
- Б - наличие вспомогательных контактов.
Основные технические характеристики контактора ТКД103ДОДБ:
• Номинальная величина тока коммутируемой цепи, А ...... 10; 5
• Напряжение коммутации, В:
- постоянного тока ...... 27; 110
- переменного тока ...... 200В 400Гц; 380В 50Гц
• Число коммутируемых цепей ...... 3
• Режим работы ...... продолжительный
• Габариты, мм ...... 49х40х59
• Температуры окружающего воздуха ...... от -60 до +85 °С
• Масса, кг ...... 0,18
