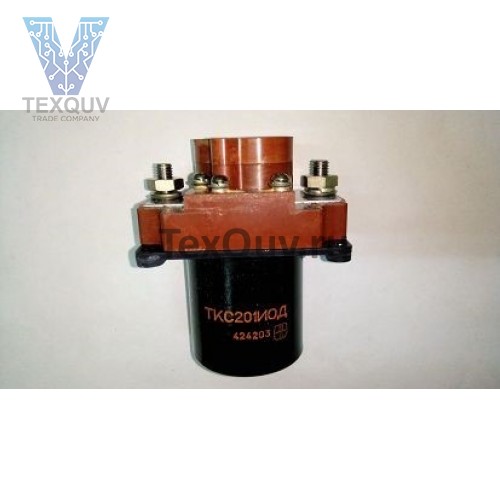

Контакторы одноцепевые включающие ТКС201ИОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.
Структура условного обозначения:
ТКС201ИОД
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С
Основные технические характеристики контактора ТКС201ИОД:
• Номинальное напряжяние коммутируемой цепи постоянного тока, В ...... 27
• Номинальная величина тока коммутируемой цепи, А ...... 200
• Номинальное напряжение в цепи управления контактором ...... 27
• Ток, потребляемый электромагнитом, А, не более ...... 0,4
• Ток в цепи вспомогательного вывода, А ...... 0,2-5
• Время срабатывания, мсек:
- при включении ...... 25
- при отключении ...... 20
• Допустимая частота срабатываний, раз в минуту ...... 4
• температуры окружающего воздуха ...... от +85 до -60°С
• Вес в кг, не более ...... 0,68
