Т161-160-11

Тиристор низкочастотный штыревого исполнения.

Тиристоры Т161-160-11 предназначены для работы в цепях постоянного и переменного тока различных силовых электротехнических установок частотой до 500 Гц, а также в полупроводниковых преобразователях электроэнергии.

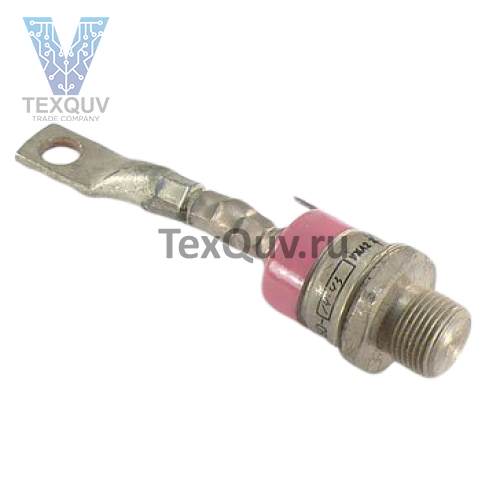

Конструкция тиристоров штыревая в металлокерамическом корпусе с гибким выводом и прижимными контактами.

Климатическое исполнение и категория размещения УХЛ2 и Т2 для эксплуатации в атмосфере типа I и II по ГОСТ 15150-69.

Максимально допустимый средний прямой ток в открытом состоянии - 160 А

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1100 В

Охлаждение воздушное естественное или принудительное.

Обозначение типономинала и полярность выводов приводятся на корпусе.

Габаритные размеры:

- общая длина - 240 мм

- длина шпильки - 16 мм

- резьба - М20

Масса тиристора не более 270 г.

Рекомендуемые охладители: О171, О371, ОM101.

Технические условия: ТУ16-2006 ИЕАЛ.432000.053ТУ.

Структура условного обозначения:

Т161-160-11

Т - тиристор;

1 - порядковый номер модификации конструкции;

6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;

1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;

160 - максимально допустимый средний ток в открытом состоянии, А;

11 - класс по повторяющемуся напряжению.
