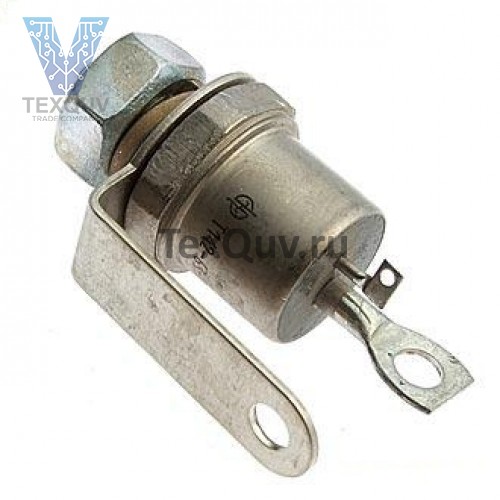

Тиристор быстродействующий штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Максимально допустимый действующий ток - 63 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1200 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.
Габаритные размеры:
- общая длина - 56 мм
- длина шпильки - 16 мм
- резьба - М10
Масса тиристора не более 48 г.
Тип применяемого охладителя - О141, О241, О541.
Структура условного обозначения:
ТБ142-63-12-ХХХ
ТБ - тиристор быстродействующий;
1 - порядковый номер модификации конструкции;
4 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
2 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
63 - максимально допустимый действующий ток, А;
12 - класс по повторяющемуся напряжению;
Х - группа по критической скорости нарастания напряжения в закрытом состоянии;
Х - группа по времени выключения;
Х - группа по времени включения.
| Характеристики |
| Класс по повторяющемуся напряжению |
9 |
| Максимально допустимый средний ток в открытом состоянии, А |
63 |
| Повторяющееся импульсное напряжение в закрытом состоянии, В |
900 |
| Повторяющееся импульсное обратное напряжение, В |
900 |
