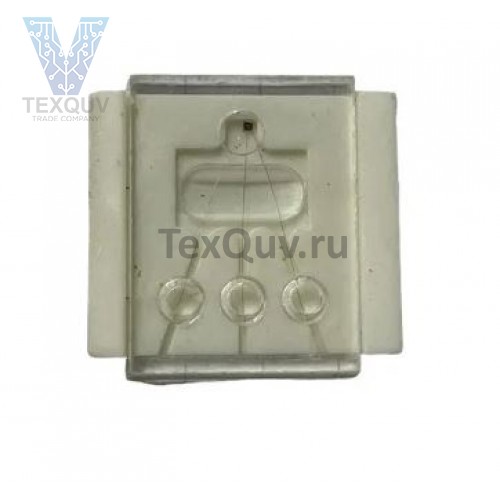

Название: Транзистор КТ324В-1. Кремниевый планарный n-p-n, высокочастотный, маломощный. В металлостеклянном корпусе КТ-1 (с гибкими выводами).
Описание:
Легендарный советский высокочастотный маломощный биполярный транзистор, широко применявшийся в УВЧ и ВЧ-трактах бытовой и профессиональной радиоаппаратуры. Благодаря хорошим частотным свойствам, низкому уровню собственных шумов и высокой технологичности стал, наряду с КТ315, одним из самых массовых транзисторов в СССР. Корпус КТ-1 (металлостеклянный, с цветным поясом) обеспечивает хорошую герметизацию и защиту кристалла.
Ключевые характеристики (типовые):
Тип: КТ324В-1. Кремниевый, n-p-n структуры.
Корпус: КТ-1 (металлостеклянный, цилиндрический, диаметр ~4.2 мм, с тремя гибкими выводами). Цвет метки (точки) — синий (соответствует группе по коэффициенту передачи тока В-1).
Класс применения: Высокочастотный, маломощный.
Максимально допустимые параметры:
Напряжение коллектор-эмиттер (Uкэ макс): 15 В
Напряжение коллектор-база (Uкб макс): 30 В
Постоянный ток коллектора (Iк макс): 50 мА
Рассеиваемая мощность коллектора (Pк макс): 150 мВт (при tокр. до +25°C)
Граничная частота коэффициента передачи тока (fгр): не менее 250 МГц (для группы В-1), что позволяет эффективно работать в УКВ-диапазоне.
Коэффициент передачи тока базы (h21э / β): Группа В-1 соответствует диапазону 40 - 120.
Шумовые свойства: Низкий уровень шумов.
Распиновка (вид снизу, со стороны выводов):
Выводы расположены в ряд. При повороте транзистора так, чтобы выводы были направлены на вас, а цветная метка — сверху, распиновка слева направо:
Область применения (историческая и актуальная):
Входные каскады, УВЧ и УПЧ FM-приёмников (65-108 МГц) и телевизоров.
Гетеродины и смесители в супергетеродинных приёмниках.
Высокочастотные усилители, предусилители.
Генераторы ВЧ-сигналов.
Импульсные схемы с высокими требованиями к быстродействию.
Ремонт и реставрация советской радиоаппаратуры 70-90х годов (радиолы, магнитофоны, телевизоры, измерительные приборы).
