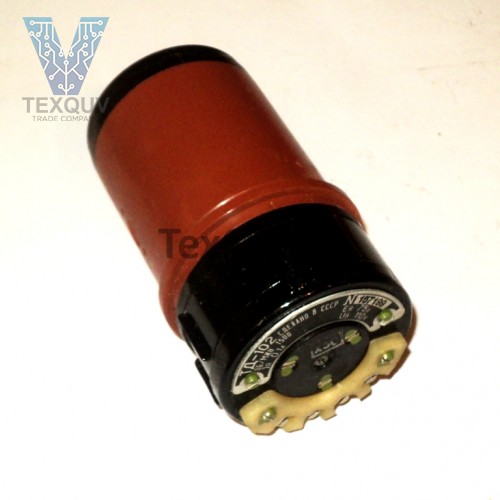

ТД-102В тахогенератор
Тахогенераторы ТД-101, ТД-102, ТД-102В, ТД-102-ОС, ТД-103 постоянного тока предназначены для преобразования частоты вращения вала в пропорциональное частоте выходное напряжение постоянного тока.
Тахогенераторы серии ТД - коллекторные постоянного тока с электромагнитным независимым возбуждением.
Обозначение выводов обмоток - генераторной - Я1, Я2, возбуждения - M1, М2.
Рабочее положение - горизонтальное.
Выходной конец вала - со шпоночной канавкой.
Напряжение возбуждения 110 В.
Номинальная частота вращения 1500 об/мин.
Крепление ТГП - за корпус.
Режим работы - продолжительный.
