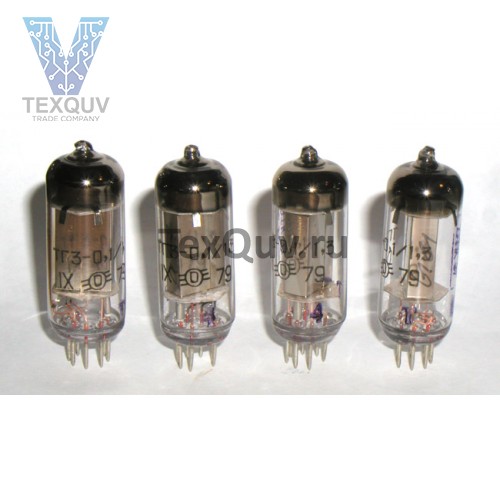

ТГ3-0.1/1.3
Тиратрон.
ТГ3-0.1/1.3 предназначен для работы в выпрямительных и релейных устройствах.
Выпускается в стеклянном оформлении.
Баллон наполнен ксеноном.
Выводы электродов РШ4.
Масса не более 15 г.
Номинальные технические характеристики ТГ3-0.1/1.3:
• Ток накала ...... не более 660 мА
• Ток анода ...... не более 0,1 А
• Напряжение зажигания ...... не более 30 В
• Напряжение 1-й сетки запирающее отрицательное ...... не более 7 В
• Напряжение анода обратное ...... не более 1,3 кВ
• Падение напряжения между анодом и катодом ...... не более 11 В
• Долговечность ...... не менее 1000 ч.
Предельно допустимые электрические параметры:
• Напряжение накала ...... 5,7-6,9 В
• Напряжение анода прямое ...... 650 В
• Напряжение анода обратное ...... 1,3 кВ
• Напряжение 1-й и 2-й сеткок отрицательное ...... 100 В
• Ток анода (амплитудное значение) ...... 0,5 А
• Ток анода (среднее значение) ...... 0,1 А
• Сопротивление в цепи сетки ...... 0,1-10 МОм
• Интервал рабочих температур окружающей среды ...... от -60 до +70 С
