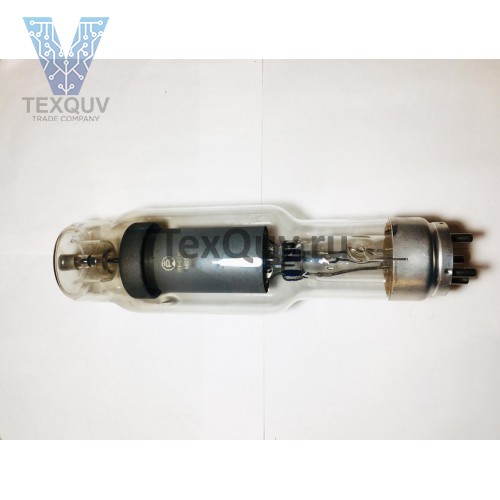

Тиратрон ТР1-6/15 для работы в релейных и управляемых преобразовательных устройствах широкого применения (выпрямители, инверторы, преобразователи частоты).
Наполнение - пары ртути.
Оформление стеклянное с цоколем РШ-15.
Масса 1000 г.
Номинальные электрические характеристики ТР1-6/15:
- Напряжение накала .......... 5 В
- Ток накала .......... 16,5-23 А
- Ток анода (среднее значение) .......... не более 6,5 А
- Напряжение сетки отпирающее отрицательное .......... от 30 до 5 В
- Напряжение сетки запирающее отрицательное .......... не более 85 В
- Напряжение анода обратное .......... не более 15 кВ
- Падение напряжения между анодом и катодом .......... не более 18 В
- Долговечность .......... не менее 2500 ч
Предельные эксплуатационные параметры ТР1-6/15:
- Напряжение накала .......... 4,75-5,25 В
- Напряжение анода прямое и обратное .......... 15 кВ
- Напряжение сетки положительное .......... 500 В
- Напряжение сетки отрицательное .......... 500 В
- Ток анода (амплитудное значение) .......... 20 А
- Ток анода (среднее значение) .......... 6,5 А
- Сопротивление в цепи сетки .......... 1-5 кОм
- Время разогрева катода наименьшее .......... 15 мин
- Частота напряжения питающей сети .......... 50 Гц
- Интервал рабочих температур окружающей среды .......... от +15 до +35 С
