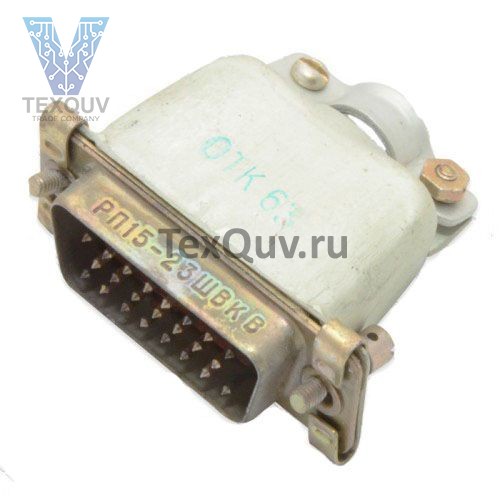

РП15-23ШВКВ
Соединители РП15-23ШВКВ электрические низкочастотные и радиочастотные прямоугольные малогабаритные комбинированные для объемного монтажа.
Применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения.
Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
В зависимости от схемы расположения контактов соединители изготавливаются 10 типономиналов.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
Соединители, изготовленные в соответствии с техническими условиями НКЦС.434410.509ТУ обеспечивают взаимозаменяемость соединителей РП15 по ГЕ0.364160ТУ.
Соединители РП15 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».
Категория качества: «ВП».
Технические условия:
- приёмка «5» НКЦС.434410.509ТУ.
Гарантийный срок хранения соединителей РП15 - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РП15-23ШВКВ
РП15 - тип соединителя;
23 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
11 - наличие и количество в.ч. контактов;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.
