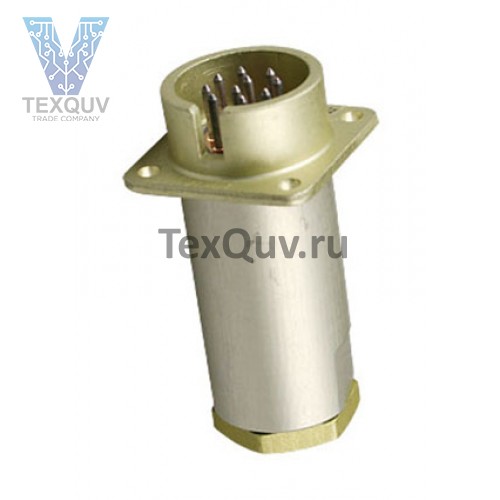

РСГ10БТВ вилка приборная герметичная врубного сочленения с серебряными контактами без кожуха
Соединители РСГ10БТВ вилка - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 B.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители (вилки, розетки) с резьбовой и врубной фиксацией сочлененного положения изготавливают 8 типов, 6 типономиналов, 144 типоконструкций.
Соединители состоят из двух частей: герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Вид соединителя герметичный или негерметичный определяется по вилке.
Вилки предназначены для объёмного и печатного монтажа, розетки - для объёмного монтажа.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное.
Поляризация корпусов соединителей – одношпоночная.
Покрытие корпусных деталей - нетокопроводное и токопроводное.
Соединители (вилки, розетки) изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
Присоединение проводов к хвостовикам контактов - методом пайки.
Количество перепаек - не более трех, для герметичных вилок перепайка не допускается.
Соединители изготавливают для внутреннего монтажа в климатическом исполнении [В] по ГОСТ 20.39.404.
Соединители c индексом «Э» изготавливают в климатическом исполнении [УХЛ] с токопроводными корпусными деталями.
Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.059ТУ;
- приёмка «5» АВ0.364.047ТУ;
- приёмка «7» АВ0.364.047ТУ1, П0.070.052 (только для РС-Э);
- приёмка «9» АВ0.364.047ТУ, бР0.364.045ТУ.
Гарантийный срок хранения соединителей РСГ10БТВ вилка - 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
РСГ10БТВ вилка
РС - тип соединителя;
Г - герметичное исполнение;
10 - количество контактов;
Б - вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое;
А - покрытие контактов: А- золото, без буквы - серебро;
ТВ - тропикоустойчивый, всеклиматическое исполнение;
Э - токопроводные корпусные детали (для РС-Э).
