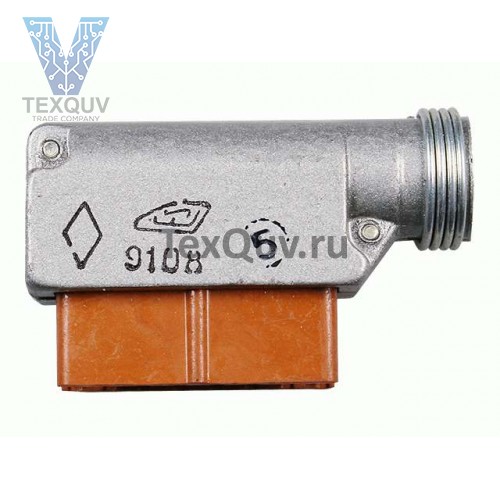

РШ2Н-1-30

Соединители объемного монтажа РШ2Н-1-30 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.

Соединители состоят из двух частей: вилки РШ2Н-1, РШ2НМ-1, РШ2НП-1 и розетки РГ1Н-1.

Соединители предназначены для объемного монтажа.

Вилки выпускаются в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе, розетки - без кожуха.

Кожух вилок может быть прямым или угловым.

Покрытие контактов: золото, серебро, олово-висмут.

Климатическое исполнение: УХЛ, В.

Для фиксации сочлененного положения розетки имеют специальные зажимы.

Технические условия:

  - бР0.364.013 ТУ (ОТК),

  - ОЮ0.364.002ТУ (ПЗ).

Структура условного обозначения:

РШ2Н-1-30

Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;

Ш - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);

2 - приборная часть соединителя, 2 - кабельная часть соединителя;

Н - низкочастотный;

М - вилка в штампованно-литом кожухе;

П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;

1 - принадлежность соединителей к данным ТУ;

30 - исполнение соединителя:

  - 1 - 4-контактная розетка;

  - 3 - 8-контактная розетка;

  - 4 - 12-контактная розетка;

  - 5 - 16-контактная розетка;

  - 7 - 8-контактная розетка модернизированная;

  - 17 - 8-контактная вилка с прямым кожухом;

  - 23 - 12-контактная вилка с прямым кожухом;

  - 29 - 16-контактная вилка с прямым кожухом;

  - 6 - 4-контактная вилка с угловым кожухом;

  - 18 - 8-контактная вилка с угловым кожухом;

  - 24 - 12-контактная вилка с угловым кожухом;

  - 30 - 16-контактная вилка с угловым кожухом;

  - 19 - 8-контактная вилка модернизированная

А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;

В - всеклиматическое исполнение.
