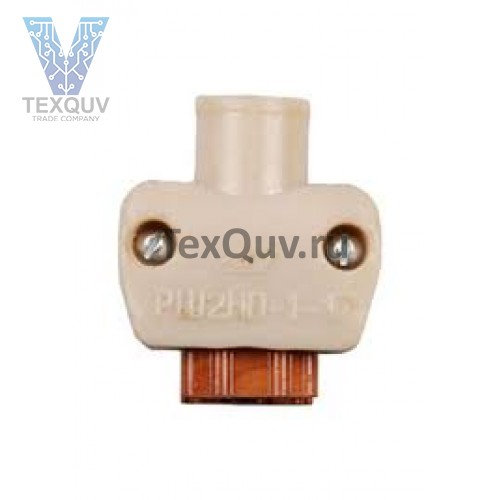

РШ2НП-1-17

Артикул: 0000494

180.00 ₽


Цены на сайте указаны без НДС

В наличии

Соединители объемного монтажа РШ2НП-1-17 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Соединители состоят из двух частей: вилки РШ2Н-1, РШ2НМ-1, РШ2НП-1 и розетки РГ1Н-1.
Соединители предназначены для объемного монтажа.
Вилки выпускаются в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе, розетки - без кожуха.
Кожух вилок может быть прямым или угловым.
Покрытие контактов: золото, серебро, олово-висмут.
Климатическое исполнение: УХЛ, В.
Для фиксации сочлененного положения розетки имеют специальные зажимы.
Технические условия:
  - бР0.364.013 ТУ (ОТК),
  - ОЮ0.364.002ТУ (ПЗ).

Структура условного обозначения:
РШ2НП-1-17
Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);
2 - приборная часть соединителя, 2 - кабельная часть соединителя;
Н - низкочастотный;
М - вилка в штампованно-литом кожухе;
П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;
1 - принадлежность соединителей к данным ТУ;
17 - исполнение соединителя:
  - 1 - 4-контактная розетка;
  - 3 - 8-контактная розетка;
  - 4 - 12-контактная розетка;
  - 5 - 16-контактная розетка;
  - 7 - 8-контактная розетка модернизированная;
  - 17 - 8-контактная вилка с прямым кожухом;
  - 23 - 12-контактная вилка с прямым кожухом;
  - 29 - 16-контактная вилка с прямым кожухом;
  - 6 - 4-контактная вилка с угловым кожухом;
  - 18 - 8-контактная вилка с угловым кожухом;
  - 24 - 12-контактная вилка с угловым кожухом;
  - 30 - 16-контактная вилка с угловым кожухом;
  - 19 - 8-контактная вилка модернизированная
А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;
В - всеклиматическое исполнение.
