Соединители ШР предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В. Разъемы типа ШР выпускают с числом контактных пар от 1 до 45. Штыри имеют диаметр от 1.5 до 9 мм и рассчитаны на пропускание тока до 100А. Соединение разъемов – резьбовое, с одношпоночной поляризацией. Разъемы можно применять для соединения неэкранированных и экранированных кабелей.

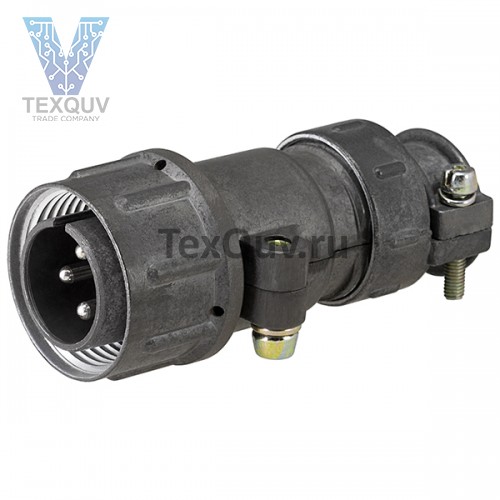

Система соединителей ШР состоит из фланцевой блочной розетки (ее также называют колодкой) с креплением винтами и кабельной вилки (вставки) с накидной гайкой.
Технические параметры
Функциональное назначение
вилка
Материал изолятора
карболит
Сопротивление изолятора не менее,МОм
1000
Покрытие контактов
серебро
Сопротивление контактов не более,Ом
0.01
Максимальный ток, не более,А
25
Рабочая температура,°С
-60…110
Условный размер корпуса
20
