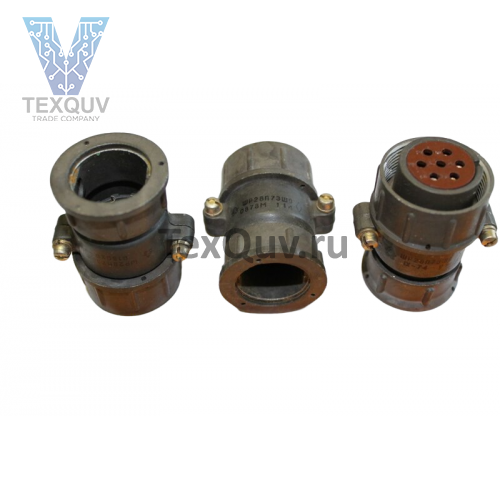

ШР28П7ЭШ9 розетка кабельная с прямым патрубком и гайкой для экранированного кабеля
Соединитель ШР28П7ЭШ9 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Соединители ШР состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и кабельными.
Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69.
Допускается применение соединителей для наружного монтажа при условии их защиты от непосредственного воздействия дождя, динамической пыли, солнечного излучения.
Маркируются цифро-буквенным кодом на корпусе.
Соединители ШР работоспособны при сочленении с соединителями 2РТТ по ГЕ0.364.120ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.
Расшифровка условного обозначения:
ШР28П7ЭШ9 розетка
ШР - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
7 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
