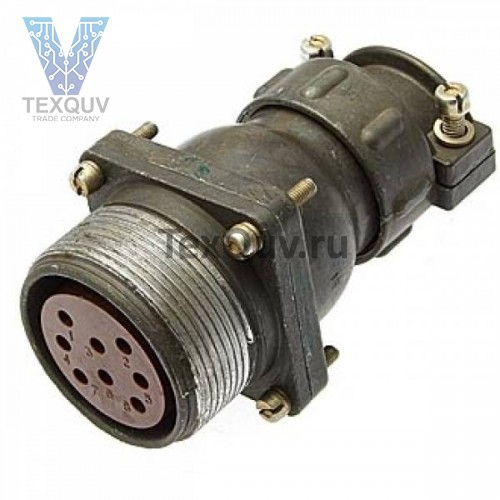

Розетка блочная ШР32ПК8НГ2 с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Условное обозначение:
Розетка ШР32ПК8НГ2, где:
ШР - тип соединителя. 32 - условный размер корпуса. ПК - с прямым патрубком. 8 - количество контактов. Н - для неэкранированного кабеля. Г - розетка. 2 - сочетания контактов.
Технические характеристики :
Рабочий ток - 10 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 1,5 мм. Покрытие контактов - серебро. Сопротивление контактов - 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Сочленение соединителей - резьбовое. Метод монтажа - пайка. Габаритные размеры - 78,8×40×40 мм. Температура окружающего воздуха - от -60° С до +60° С.Климатическое исполнение УХЛ.
