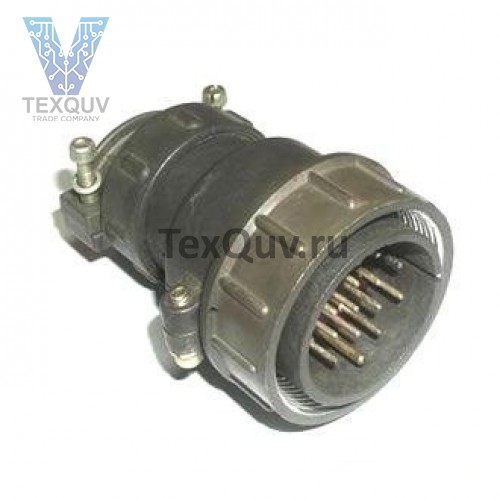

ШР36П15НГ4Н
Вилка ШР36П15НГ4Н с прямым патрубком цилиндрическая низкочастотная применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Условное обозначение:
Вилка ШР36П15НГ4Н, где:
ШР - тип соединителя. 36 - условный размер корпуса. П - с прямым патрубком. 15 - количество контактов. Н - гайка патрубка для неэкранированного кабеля. Г - вилка (штырь). 4 - сочетание контактов.
Технические характеристики :
Рабочий ток - 10 А; 25 А. Максимальное рабочее напряжение постоянного тока - не более 850 В. Диаметр контактов - 1,5 мм; 2,5 мм. Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм. Габаритные размеры изделия - 78,7×56,1×45,5 мм. Температура окружающего воздуха - от -60° С до +60° С.Климатическое исполнение УХЛ.
