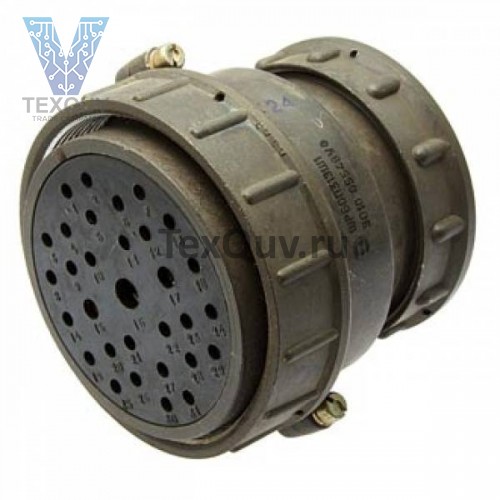

ШР60П31ЭШ1 розетка
Соединитель ШР60П31ЭШ1 цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).
Структура условного обозначения:
ШР60П31ЭШ1 розетка
ШР - тип соединителя;
60 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
31 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
1 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
Характеристики |
Климатическое исполнение |
УХЛ |
Кол-во контактов |
31 |
Количество сочленений-расчленений |
500 |
Минимальная наработка, час. |
1000 |
Относительная влажность, % |
98 |
Покрытие контактов |
серебро, никель |
Состав соединителя |
вилка, розетка |
Способ монтажа |
объемный, пайкой |
Температурный диапазон, °С |
от -60 до +110 |
Тип корпуса |
блочный (приборный), кабельный |
Тип соединителя |
негерметичный |
Рабочее напряжение, В |
850 |
