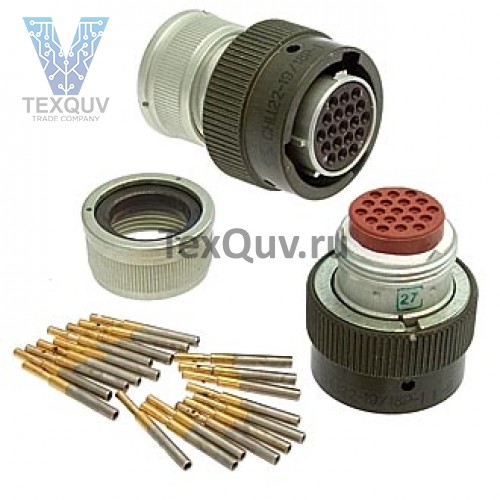

СНЦ22 соединители цилиндрические низкочастотные субминиатюрные внутреннего монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
СНЦ - тип соединителя - соединитель цилиндрический низкочастотный субминиатюрный.
22 - номер разработки.
М - три направляющих шпонки.
4, 7, 10, 19, 32, 50 - количество контактов.
10, 12, 14, 18, 22, 27 - условный размер корпуса.
Часть соединителя:
- В - вилка;
- Р - розетка.
Конструктивное исполнения:
- 1 - приборная часть без кожуха;
- 2 - приборная часть с прямым кожухом;
- 6 - кабельная часть с прямым кожухом;
- 11 - кабельная часть без кожуха;
- 12 - приборная часть с обоймой под термоусаживающиеся трубки;
- 13 - кабельная часть с обоймой под термоусаживающиеся трубки.
Позиция установки изолятора:
- а, б, в - варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах;
- отсутствие буквы - нормальное положение изолятора.
В - всеклиматическое исполнение.
