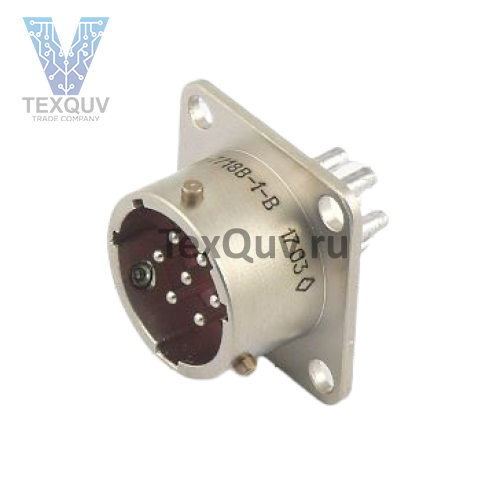

СНЦ28-7/18В-1-В
Соединители (вилки) СНЦ28-7/18В-1-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В.
Приборные вилки СНЦ28 изготавливаются в герметичном исполнении без кожуха и сочленяются с розетками СНЦ23, выпускаемыми по техническим условиям ГЕ0.367.241ТУ.
Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Вилки СНЦ28 изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.038ТУ.
Сочленение соединителей - байонетное.
Покрытие контактов - никель.
Монтаж проводов - пайкой.
Структура условного обозначения:
СНЦ28-7/18В-1-В
СНЦ28 - тип соединителя;
7 - количество контактов;
18 - условный размер корпуса;
В - вилка;
1 - конструктивное исполнение: 1 — приборная вилка без кожуха
А - угловое положение изолятора в корпусе вилки: А,Б,В,Г (при нормальном положении изолятора буквенный индекс не проставляется)
В - всеклиматическое исполнение.
Характеристики |
Климатическое исполнение |
всеклиматическое |
Кол-во контактов |
7 |
Покрытие контактов |
серебро |
Тип корпуса |
кабельный |
Тип соединителя |
Вилка |
