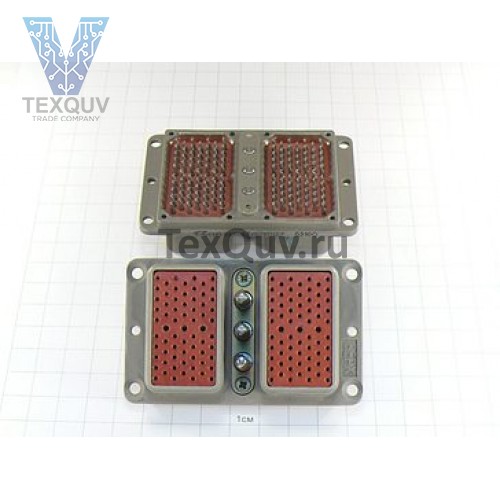

Соединители электрические низкочастотные прямоугольные для объемного монтажа малогабаритные сдвоенные СНП337-67/67РП127 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Состав соединителя: вилки и розетки приборные.
Конструктивное исполнение: вилки, розетки приборные с прямым кожухом, с отверстиями под крепление кожуха или без кожуха.
Тип сочленения: врубное.
Взаимосочленение: соединители СНП337 ЦСНК.434427.001 ТУ взаимозаменяемы и взаимосочленяемы с соединителями низкочастотными типа РПКМ1-4 АВ0.364.040 ТУ.
Покрытие контактов: контакты под объемный монтаж покрыты золотом или серебром.
Климатическое исполнение: соединители изготовляют для внутреннего монтажа во всеклиматическом исполнении В по ГОСТ РВ 20.39.414.1.
Структура условного обозначения:
СНП - Тип соединителя;
336 - Номер разработки;
67/67 - Количество контактов;
Р - Тип контакта: В - штыревой, Р - гнездовой;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик для объемного монтажа;
2- Покрытие рабочей части контакта: 1 - золото, 2 - серебро;
7 - Тип кожуха: 1 - кожух прямой неэкранированный, 7 - корпус соединителя с отверстиями для кожуха.
Для соединителя без кожуха и без отверстий на корпусе под кожух цифра не проставляется.
| Характеристики |
| Климатическое исполнение |
всеклиматическое |
| Кол-во контактов |
67/67 |
| Покрытие контактов |
серебро |
| Способ монтажа |
объемный, пайкой |
