Соединители СНП59-32/95х11Р-20-2-В предназначены для соединения и разъединения электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного токов в аппаратуре с печатным монтажом.
Соединители состоят из вилки и розетки.
Покрытие контактов - серебро или золото.
Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Технические условия: НЩ0.364.061 ТУ.
Применение и эксплуатация:
Вилки соединителей СНП59 предназначены для установки и монтажа пайкой на сменной печатной плате.

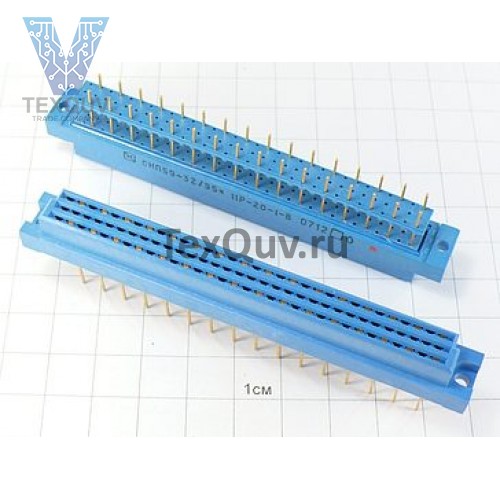

Розетки соединителей СНП59 устанавливаются на монтажной плате, присоединение к проводам осуществляется методом модифицированной накрутки двух одножильных проводов с диаметром жилы 0,2...0,25 мм.
Вилки соединителей СНП59 могут сочленяться с розетками как СНП59, так и СНО64.
| Характеристики |
| Климатическое исполнение |
всеклиматическое |
| Кол-во контактов |
32 |
| Покрытие контактов |
серебро |
| Способ монтажа |
объемный, пайкой |
