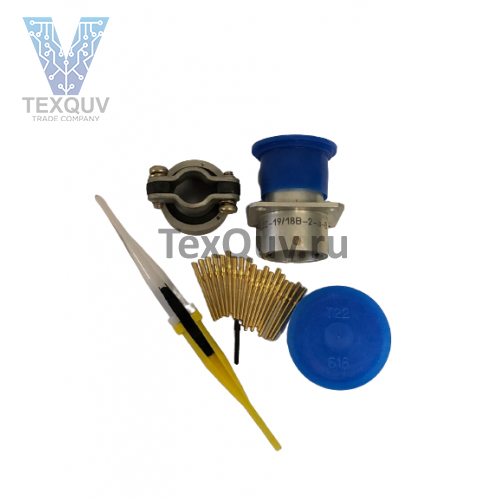

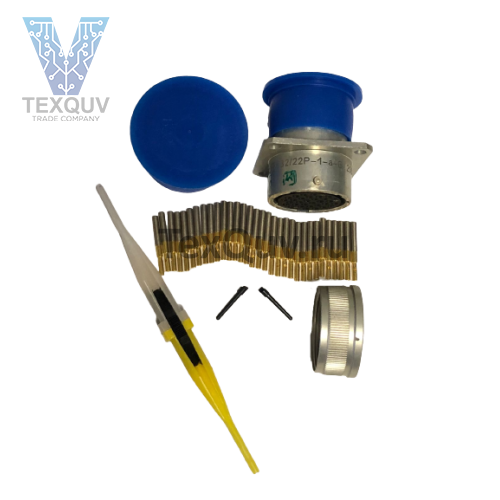

СНЦ22 представляют собой субминиатюрные цилиндрические соединители внутреннего монтажа, и предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение). Вилки и розетки могут быть как приборными, так и кабельными, которые изготавливаются без кожуха, с прямым кожухом, и с обоймой под термоусаживающуюся трубку. Кабельные розетки СНЦ22 соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора взаимосочленяемы с соответствующими вилками СНЦ22, а также СНЦ30, СНЦ31, СНЦ32 (бР0.364.039 ТУ). Соединители изготовляют во всеклиматическом исполнении по ГОСТ В 20.39.404-81.
Основные технические характеристики СНЦ22:
- Тип сочленения: байонетный
- Монтаж проводов: обжимкой
- Покрытие контактов: золото.
- Устойчивы к воздействию спецфакторов.
- Сопротивление контактов не более, мОм: 5
- Сопротивление изоляции не менее, мОм: 5000
- Максимальный ток на одиночный контакт (∅ контакта 1,0мм), А: 11
- Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока, В: 500
- Повышенная рабочая температура среды, ºС: +155
- Пониженная температура среды, ºС: -60
- Количество сочленений-расчленений: 500
- Минимальная наработка, часов: 1000
- Минимальный срок сохраняемости, лет: 15
