СНЦ3М-24/30РП11-1

Артикул: 0013779

Цена по запросу


Цены на сайте указаны без НДС

В наличии

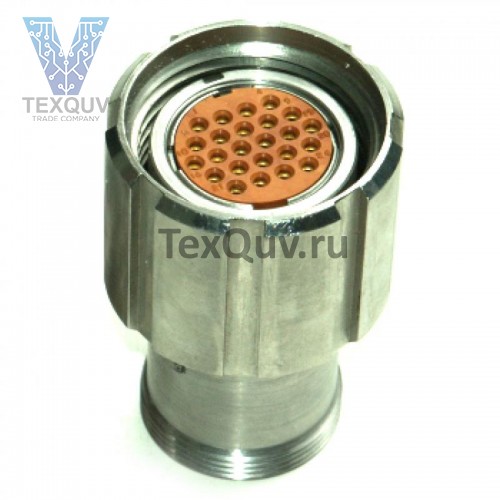

СНЦ3М-24/30РП11-1
Соединители СНЦ3М-24/30РП11-1 цилиндрические низкочастотные для внутреннего монтажа с резьбовой фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсивного токов.
Соединители СНЦ3М соответствуют требованиям специальных условий поставки оборудования, приборов, материалов и изделий для объектов атомной энергетики.
Соединители состоят из герметичной вилки (штыревые контакты) и розетки (гнездовые контакты).
Сочленение корпусов резьбовое, поляризация корпусов - одношпоночная.
Присоединение металлорукава к соединителям с гнездовыми контактами производится резьбовой гайкой или сваркой.
Покрытие контактов - золото.
Соединители СНЦ3М взаимосочленяемы с соединителями СНЦ3М, выпускаемыми по техническим условиям ГЕ0.364.237ТУ.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В5.1].

Категория качества: «ОТК».
Технические условия:
  - приёмка «1» АШДК.434410.073ТУ.

Гарантийный срок хранения соединителей СНЦ3М - не менее 10 лет со дня изготовления.
Гарантийная наработка:
  - 10000 часов во всех режимах и условиях, допускаемых ТУ;
  - 200000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНЦ3М-24/30РП11-1
СНЦ3 - Тип соединителя;
М - Модернизированный;
24 - Количество контактов;
30 - Условный размер корпуса;
Р - Тип контакта: В - штыревой (вилка), Р - гнездовой (розетка);
П1 - Способ монтажа контактов: П - пайка, 1 - хвостовик для объёмного монтажа;
1 - Покрытие контактов: 1 - золото;
1- Варианты исполнения (отсутствие цифры - штыревой соединитель без патрубка);
  - 1 - вилка с прямым корпусом или розетка с прямым патрубком и с резьбой на хвостовой части,
  - 2 - вилка с угловым корпусом или розетка с угловым  патрубком и  с резьбой на хвостовой части,
  - 3 - вилка с прямым корпусом или розетка с прямым патрубком  без резьбы на хвостовой части,
  - 4 - вилка  с угловым корпусом или розетка с угловым  патрубком без резьбы на хвостовой части.
