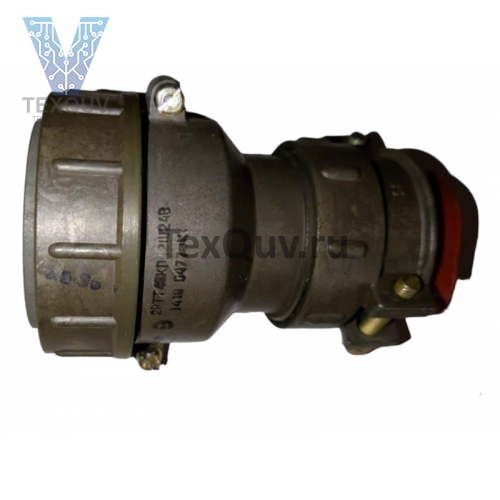

2РТТ48КПН2Ш24В вилка кабельная с прямым патрубком и гайкой для монтажа неэкранированным кабелем
Соединитель 2РТТ48КПН2Ш24В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Соединители 2РТТ изготавливают одного типа, 42 типономиналов, всего - 604 типоконструкции.
Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры.
Соединители 2РТТ состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Поставляются с резиновыми кожухами, втулками и шайбами или без них.
Соединители с резиновыми кожухами, втулками и шайбами являются пылебрызгозащищенными.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Предназначены для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Соединители 2РТТ взаимосочленяемы с соединителями ШР по ГЕ0.364.107ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.
Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.060ТУ;
- приёмка «5» ГЕ0.364.120ТУ;
- приёмка «7» ГЕ0.364.120ТУ, П0.070.052.
Гарантийный срок хранения соединителей 2РТТ - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
2РТТ48КПН2Г24В
2РТТ - тип соединителя
48 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
2 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
24 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.
