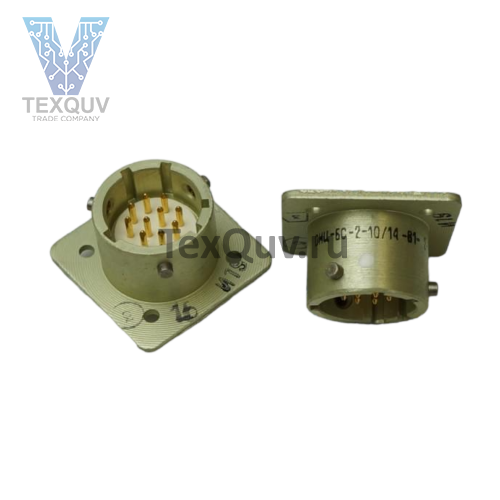

ОНЦ-БС-2-10/14-В1-2-В
Соединители ОНЦ-БС-2-10/14-В1-2-В субминиатюрные цилиндрические низкочастотные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Соединители ОНЦ-БС-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки.
Приборные вилки изготавливаются без кожуха, кабельные розетки с прямым пластмассовым кожухом.
Вилки и розетки имеют многошпоночную поляризацию и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.
Сочленение соединителей - байонетное.
Покрытие контактов:
- ОНЦ-БС-1 - серебро;
- ОНЦ-БС-2 - золото.
Изготавливаются во всеклиматическом исполнении [В].
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.088ТУ;
- приёмка «5» бР0.364.030ТУ;
- приёмка «9» бР0.364.030ТУ, бР0.364.045ТУ.
Гарантийный срок хранения соединителей ОНЦ-БС-2 - 15 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Структура условного обозначения:
ОНЦ-БС-2-10/14-В1-2-В
ОНЦ-БС - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
10 - количество контактов;
14 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
2 - многопозиционная поляризация;
В - всеклиматическое исполнение.
