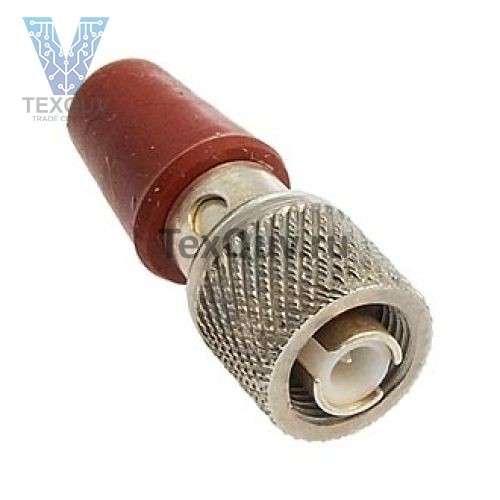

СР-50-108ФМВ
Вилка кабельная.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК50-1-11, РК50-1-21
Технические условия - ОЮ0.364.032ТУ.
Соединитель СР-50-108ФМВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет
Структура условного обозначения:
СР-50-108ФМВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
108 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
М - модернизированный вариант соединителя;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
Электрические параметры, механические, климатические факторы приведены
в технических условиях на соединители.
| Характеристики |
| Климатическое исполнение |
всеклиматическое |
| Кол-во контактов |
1 |
| Покрытие контактов |
серебро |
| Тип корпуса |
кабельный |
| Тип соединителя |
Вилка |
