Назначение.
Соединители радиочастотныеCР-50, CРГ-50 предназначены для эксплуатации в электрических цепях радиочастотных трактов, для монтажа радиоэлектронных устройств, соединения и разъединения кабелей между собой, кабелей с приборами или частей приборов.
По конструктивному исполнению соединители делятся на: кабельные; приборные; жесткие коаксиальные линии; переходы; тройники; четверники.
Кабельные и приборные соединители изготавливаются в виде розеток и вилок (полярные) или с одинаковыми сочленяющими частями (униполярные).
По виду сочленения подразделяются на: резьбовые; байонетные; врубные.
Вид сочленения соединителей характеризуется порядковым номером разработки: номера с 1 до 100 - соединители с байонетным соединением; номера с 101 по 500 - соединители с резьбовым соединением; номера с 501 по 999 - соединители с врубным соединением.

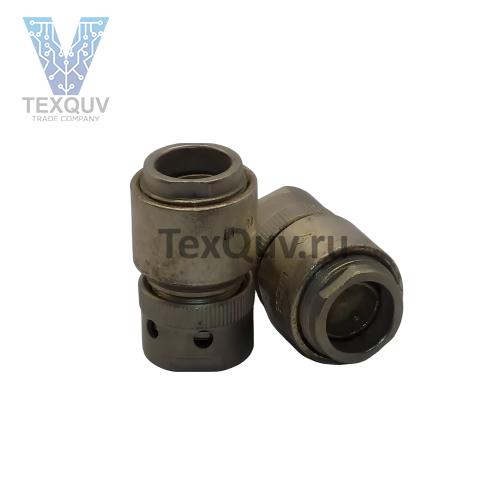

Условные обозначенияСР50-25ФВ
СР - соединитель радиочастотный.
Г - герметичный.
50 - волновое сопротивление, Ом.
25 - порядковый номер разработки.
Ф - Изоляционный материал: П - полиэтилен; -Ф - фторопласт; С - полистирол; К - керамика.
М - модернизированный вариант.
В - всеклиматическое исполнение (ГОСТ В 20.39.404-81).
ОС - особо стабильные.
