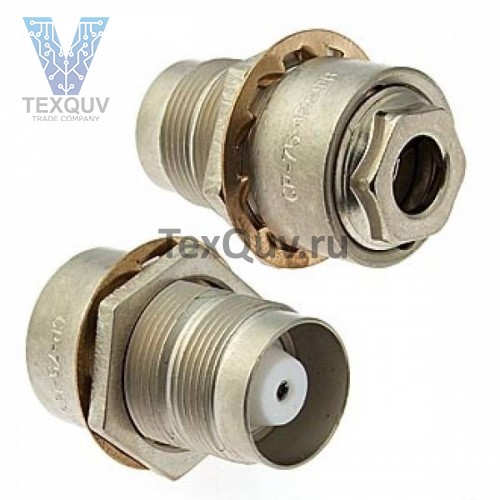

СР-75-155ФВ
Розетка приборно-кабельная.
Вид соединения - резьбовое.
Марка присоединяемого кабеля - РК75-4-21, РК75-4-22.
Технические условия - ВР0.364.007ТУ.
Соединитель СР-75-155ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 15 лет, для розеток приборных и переходов 20 лет
Структура условного обозначения:
СР-75-155ФВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
155 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
| Характеристики |
| Климатическое исполнение |
всеклиматическое |
| Кол-во контактов |
1 |
| Покрытие контактов |
серебро |
| Тип корпуса |
кабельный |
| Тип соединителя |
Вилка |
