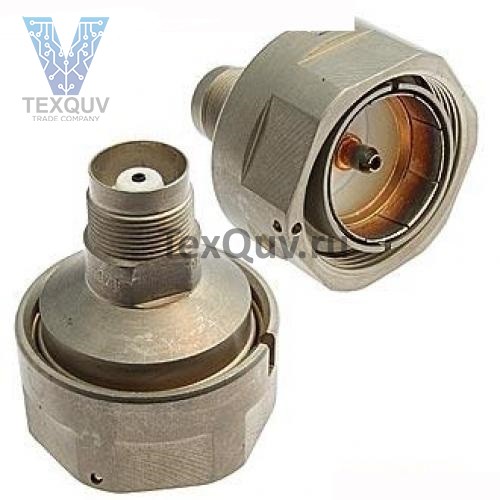

СР-75-375ФВ переход предназначен для соединения двух разъемов с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Переходы СР-75-375ФВ предназначены для эксплуатации в электрических цепях радиочастотных трактов.
Структура условного обозначения СР-75-375ФВ:
- СР - соединитель радиочастотный;
- 75 - величина волнового сопротивления (Ом);
- 375 - порядковый номер разработки;
- Ф - изоляционный материал (фторопласт);
- В - всеклиматическое исполнение.
Технические характеристики СР-75-375ФВ
Тип разъема - переход.
Габаритные размеры - 55,5×47 мм.
Масса - 260 г.
Диапазон частот - от 0 до 3 ГГц.
Тип соединения - различное.
Рабочее напряжение - 500 В.
Волновое сопротивление - 75 Ом.
Переходное сопротивление контактов - 0,01 Ом.
КСВН - до 1,25.
Экранное затухание - 40 дБ.
| Характеристики |
| Волновое сопротивление, Ом |
75 |
| Климатическое исполнение |
всеклиматическое |
| Масса, г |
260 |
| Сопротивление контактов, Ом |
0,01 |
| Тип |
переход |
| Размеры, мм |
55,5×47 |
| Рабочее напряжение, В |
500 |
