Переход Г-Г.
Вид соединения - резьбовое.
Технические условия - ВР0.364.007ТУ.

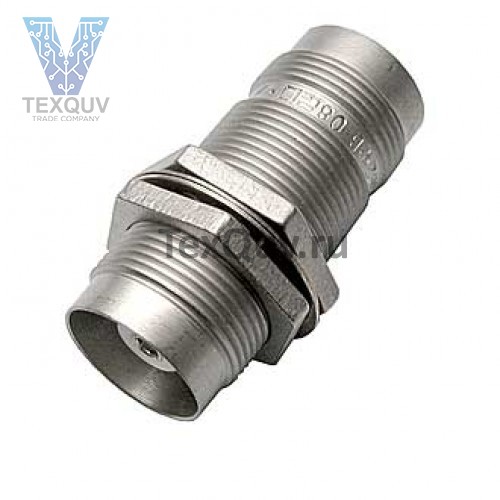

Соединитель СР-50-162ФВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.
Рабочее напряжение в нормальных условиях - 500 В
Количество сочленений-расчленений - 500
Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом
Диапазоны рабочих температур:
- соединители с фторопластовой изоляцией - от -60 до +155 °С
- соединители с полиэтиленовой изоляцией - от -60 до +85 °С
Минимальный срок сохраняемости - 20 лет
Структура условного обозначения:
СР-50-162ФВ
СР - соединитель радиочастотный;
50 - величина волнового сопротивления, Ом;
162 - порядковый номер разработки;
Ф или П - изоляционный материал – фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
| Характеристики |
| Количество сочленений-расчленений |
500 |
| Рабочее напряжение |
500 В |
| Сопротивление контактов, Ом |
0,01 |
| Технические условия |
ВР0.364.007ТУ |
