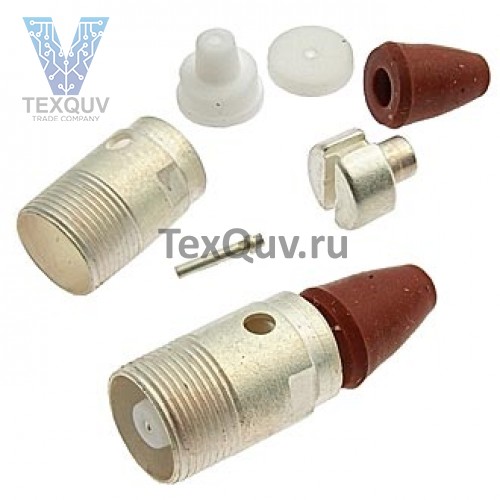

Соединитель СР75-104ФВ негерметичный прямой разъем, с полиэтиленовой изоляцией. Изделие являет собой комбинацию из двух коаксиальных разъёмов, соединённых коротким жестким отрезком коаксиальной линии.
Структура условного обозначения СР-75-104ФВ
- СР - соединитель радиочастотный;
- 75 - величина волнового сопротивления (Ом);
- 104 - порядковый номер разработки;
- Ф - изоляционный материал (фторопласт);
- В - всеклиматическое исполнение.
Технические характеристики СР-75-104ФВ:
Тип разъема - розетка.
Габаритные размеры - 22×8 мм.
Масса СР-75-104ФВ - 3,6 г.
Диапазон частот - от 0 до 10 ГГц.
Тип соединения - резьбовое.
Рабочее напряжение - 500 В.
Переходное сопротивление контактов - 0,01 Ом.
КСВН СР-75-104ФВ - до 1,25.
Экранное затухание - 40 дБ.
Диапазон рабочей температуры - от -60° С до +155° С.
