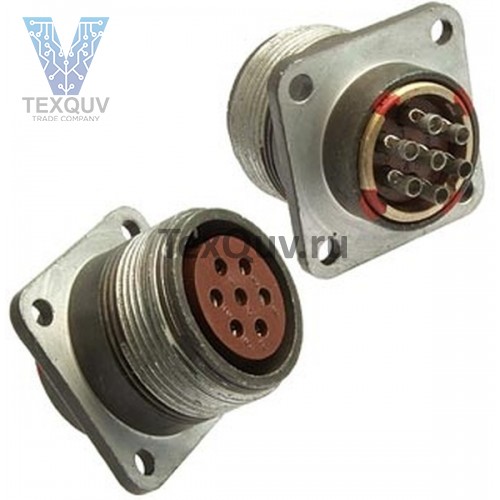

СШРГ28П7ЭГ9 розетка
Соединитель СШРГ28П7ЭГ9 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители СШРГ состоят из блочной (приборной) вилки или розетки.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители СШРГ изготавливаются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.017ТУ (АШДК.434410.086ТУ).
Структура условного обозначения:
СШРГ28П7ЭГ9
СШРГ - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
7 - количество контактов;
Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;
Г - вид контактов: Г - розетка, Ш - вилка;
9 - обозначение сочетания контактов (условное число).
Примечание:
1. Вилки и розетки СШРГ изготавливаются без патрубка и экранированной гайки. Классификационный признак «Э» введен в обозначение условно.
| Характеристики |
| Климатическое исполнение |
всеклиматическое |
| Кол-во контактов |
7 |
| Покрытие контактов |
серебро |
| Тип корпуса |
блочный |
| Тип соединителя |
Розетка |
