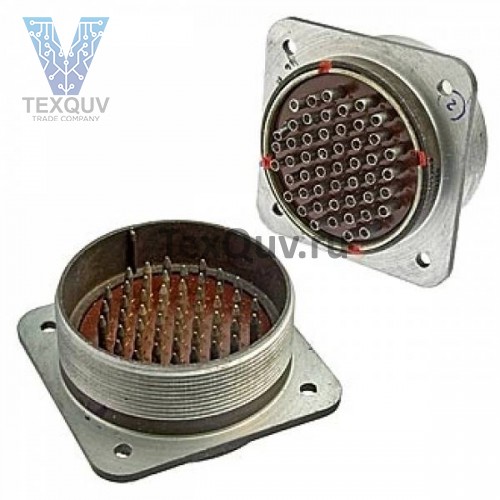

Соединитель СШРГ60П50ЭШ3 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из блочной (приборной) вилки или розетки.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители СШРГ изготавливаются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.017ТУ (АШДК.434410.086ТУ).
Структура условного обозначения:
СШРГ60П50ЭШ3
СШРГ - тип соединителя;
60 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
50 - количество контактов;
Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;
Ш - вид контактов: Г - розетка, Ш - вилка;
3 - обозначение сочетания контактов (условное число).
Примечание:
1. Вилки и розетки СШРГ изготавливаются без патрубка и экранированной гайки. Классификационный признак «Э» введен в обозначение условно.
| Характеристики |
| Исполнение монтажной части |
без патрубка, с прямым патрубком, с угловым патрубком |
| Климатическое исполнение |
УХЛ |
| Корпус |
блочный, кабельный |
| Покрытие контактов |
серебро, никель |
| Поляризация корпуса |
одношпоночная |
| Состав соединителя |
вилка, розетка |
| Способ монтажа |
объемный, пайкой |
| Тип соединителя |
негерметичный |
