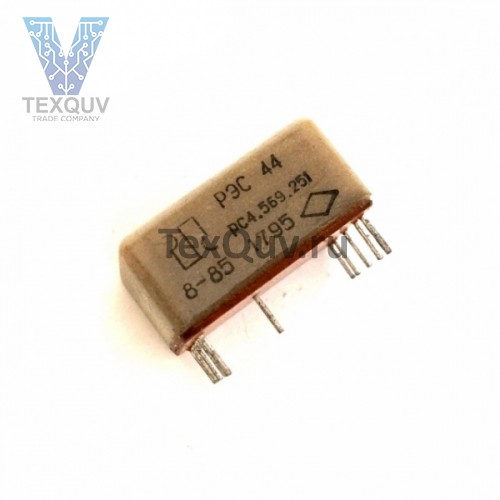

РЭС44 РС4.569.251
Реле РЭС44 РС4.569.251 электромагнитное слаботочное, неполяризованное, герконовое, двухпозиционное, одностабильное, с тремя замыкающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС44 выпускаются со штыревыми выводами для навесного монтажа на печатную плату через отверстия.
Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения.
Коммутирует токи до 0,25 при напряжении не более 180 В в зависимости от режима коммутации.
Контакты реле (герконы КЭМ-2 ОД0.360.038ТУ) предназначены для коммутации активных и малоиндуктивных электрических цепей мощностью до 9 Вт.
Питание от источника постоянного тока напряжением, В - 12; 24; 27; 48.
Тип корпуса - пластмассовый, пылевлагозащищённый.
Вид климатического исполнения реле РЭС44 - «УХЛ» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» КЩ0.450.014ТУ;
- для реле с приёмкой «5» КЩ0.450.014ТУ;
- для реле с приёмкой «9» КЩ0.450.014ТУ, ОСТ В 4.450.019-91.
Минимальный срок службы и срок сохраняемости реле РЭС44:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год.
Расшифровка условного обозначения:
РЭС44 РС4.569.251
РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное;
44 - порядковый номер разработки;
РС4.569.251 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей.
