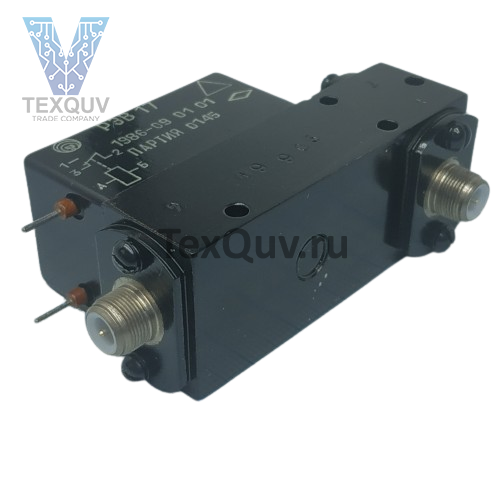

РЭВ17 РФ4.562.009-01.01
Реле РЭВ17 РФ4.562.009-01.01 электромагнитные высокочастотные, коаксиальные, двухпозиционные, одностабильные, нейтральные с одним переключающим контактом.
Предназначены для коммутации высокочастотных сигналов частотой до 1000 МГц в коаксиальных трактах с волновым сопротивлением 75 Ом.
Реле РЭВ17 применяются для работы в электронной аппаратуре связи общего и специального назначения.
Коммутирует электрический режим при напряжении 50 мкВ или мощности от 30 до 50 Вт.
Питание от источника постоянного тока напряжением 27 В.
Тип корпуса - металлический, негерметичный.
Вид климатического исполнения - «УХЛ» по ГОСТ 15150-69.
Минимальный срок службы и срок сохраняемости реле РЭВ17:
- при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 2 года;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год.
Категория качества: «ОТК», «ВП».
Реле РЭВ17 соответствуют требованиям ГОСТ 16121-86 и техническим условиям РФ4.562.009ТУ.
Расшифровка условного обозначения:
РЭВ17 РФ4.562.009-01.01
РЭВ - реле электромагнитное слаботочное высокочастотное;
17 - порядковый номер разработки;
РФ4.562.009-01 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей;
01 - вид приёмки: 01 - приёмка «ВП», 02 - приёмка «ОТК».
