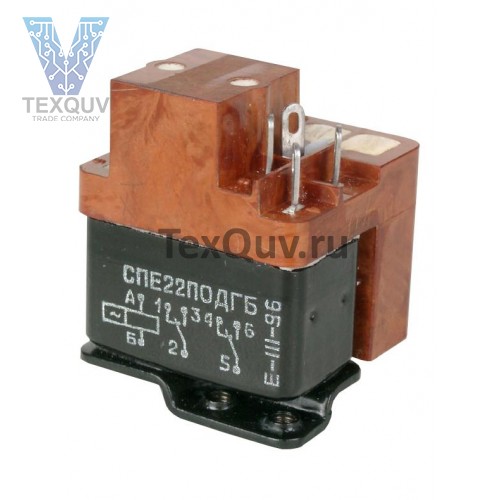

СПЕ22ПОДГБ
Реле электромагнитное коммутационное нейтральное СПЕ22ПОДГБ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
СПЕ22ПОДГБ
- С - номинальное напряжение обмотки управления 115 В переменного тока;
- П - коммутационное реле с питанием цепи управления переменным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные;
- Б - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле СПЕ22ПОДГБ:
• Диапазон напряжений постоянного тока в цепи контактов, В ...... 18-30
• Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
• Диапазон токов в цепи контактов, А ...... 0,05-5
• Диапазон напряжений в цепи управления постоянного тока, В ...... 108-120
• Количество коммутируемых цепей, шт ...... 2
• Конструктивное исполнение ...... герметичные
• Масса, кг ...... 0,06
