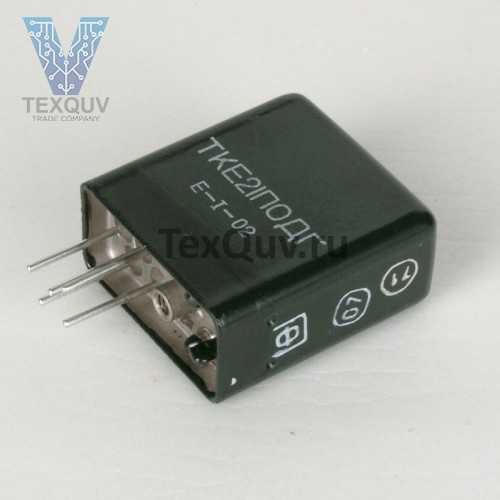

ТКЕ21ПОДГ
Реле электромагнитное коммутационное нейтральное ТКЕ21ПОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ21ПОДГ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 1П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
Основные технические характеристики реле ТКЕ21ПОДГ:
• Диапазон напряжений постоянного тока в цепи контактов, В ...... 17-30
• Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
• Диапазон токов в цепи контактов, А ...... 0,001-2
• Диапазон напряжений в цепи управления постоянного тока, В ...... 24-32
• Количество коммутируемых цепей, шт ...... 1
• Конструктивное исполнение ...... герметичные
• Температура окружающей среды, °С ...... от -60 до +85
• Масса, кг ...... 0,035
Год: 91
