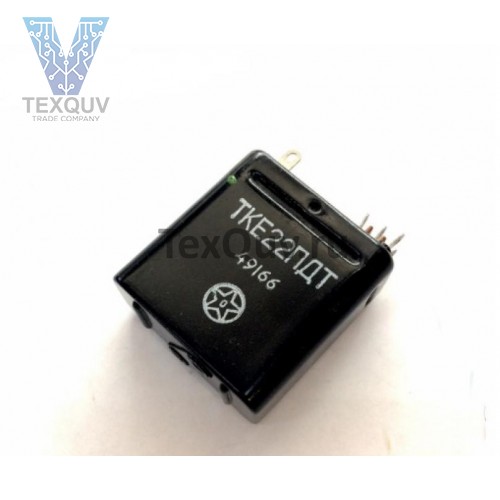

Реле ТКЕ22ПДТ коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ22ПДТ
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- ДТ - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле ТКЕ22ПДТ:
• Номинальное напряжение цепи управления, В ...... 27
• Номинальное напряжение коммутируемой цепи, В ...... 27
• Ток коммутируемой цепи, А ...... 2
• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,12
• Напряжение срабатывания реле, не более, В ......18
• Напряжение отпускания реле, не более, В ...... 6,5
• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
• Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
• Масса, не более, г ...... 45
• Габариты, мм ...... 40х37х19
Год: 91
