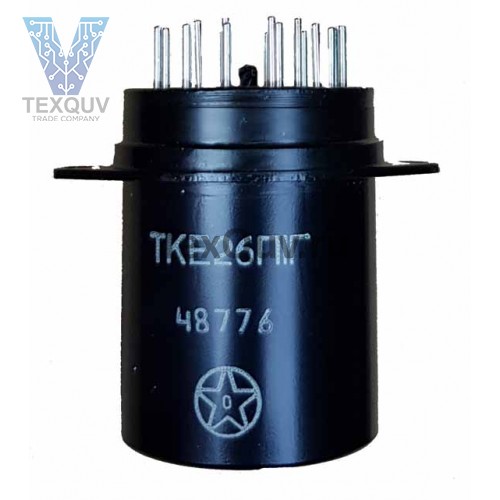

ТКЕ26П1Г
Реле электромагнитное коммутационное нейтральное ТКЕ26П1Г предназначено для работы в электросистемах объектов авиационной техники, эксплуатируемых в любых климатических условиях.
Структура условного обозначения:
ТКЕ26П1Г
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 6П - обозначает количество переключающих контактов;
- 1 - количество независимых замыкающих контактов;
- Г - герметичные.
Основные технические характеристики реле ТКЕ26П1Г:
• Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27
• Номинальное напряжение цепи управления (постоянный ток), В ...... 27
• Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2
• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,11
• Напряжение срабатывания реле в нагретом состоянии в нормальных условиях, не более, В ...... 18
• Напряжение отпускания реле в нагретом состоянии в нормальных условиях, не более, ...... 6,5
• Конструктивное исполнение ...... герметичные
• Габаритные размеры, мм ...... 46,5х33х48,6
