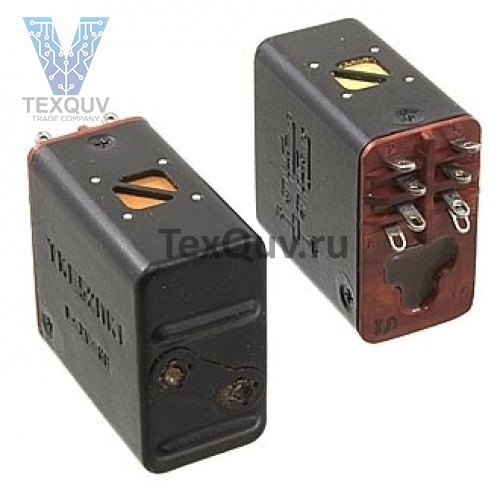

ТКЕ52ПК1
Реле электромагнитное коммутационное негерметичное ТКЕ52ПК1 предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ52ПК1
- Т - номинальное напряжение обмотки управления 27В переменного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 5 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- К1 - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле ТКЕ52ПК1:
• Диапазон напряжений постоянного тока в цепи контактов, В ...... 16-30
• Диапазон напряжений переменного тока в цепи контактов, В ...... 20-220
• Диапазон токов в цепи контактов, А ...... 0,05-5
• Диапазон напряжений в цепи управления постоянного тока, В ...... 17,5-30
• Количество коммутируемых цепей, шт ...... 2
• Конструктивное исполнение ...... негерметичные
• Масса, кг ...... 0,1
