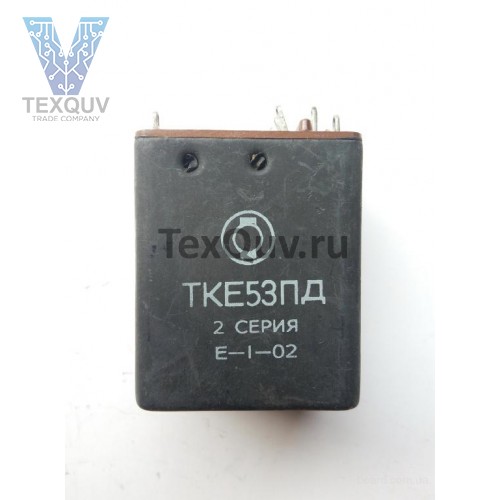

Реле электромагнитное коммутационное нейтральное ТКЕ53ПД предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ53ПД
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 2П - обозначает количество переключающих контактов;
- 1 - количество независимых замыкающих контактов;
- П - максимально допустимая температура окружающей среды 100°С;
- Г - герметичные.
Основные технические характеристики реле ТКЕ53ПД:
• Номинальное напряжение коммутируемой цепи (постоянный ток), В ...... 27
• Номинальное напряжение цепи управления (постоянный ток), В ...... 27
• Ток коммутируемой цепи (при t цепи меньше или равно 0,015с), А ...... 2
• Количество коммутируемых цепей, шт ...... 2
• Конструктивное исполнение ...... герметичные
