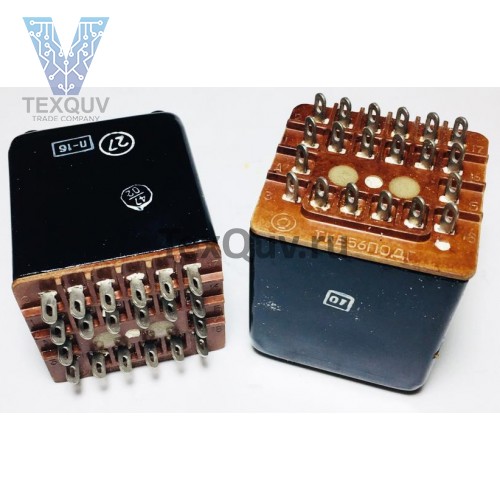

ТКЕ56ПОДГ
Реле электромагнитное коммутационное герметичное ТКЕ56ПОДГ предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Структура условного обозначения:
ТКЕ56ПОДГ
- Т - номинальное напряжение обмотки управления 27В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 5 - указывает количество единиц данного разряда;
- 6П - обозначает количество переключающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
Основные технические характеристики реле ТКЕ52ПОДГБ:
• Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30
• Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220
• Диапазон токов в цепи контактов, А ...... 0,05-5
• Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30
• Количество коммутируемых цепей, шт ...... 6
• Конструктивное исполнение ...... герметичные
