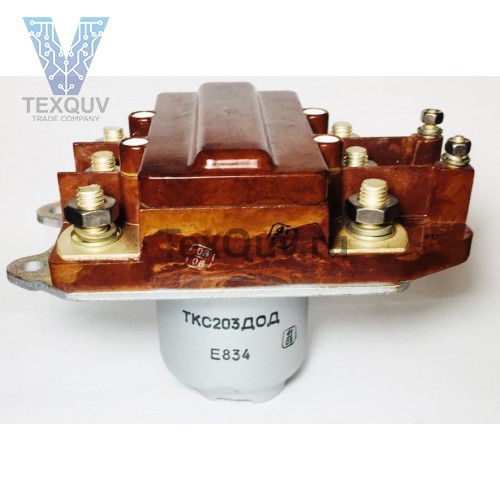

Контактор одноцепевой включающий ТКС203ДОД предназначен для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения.
Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.
Структура условного обозначения:
ТКС203ДОД
- Т - номинальное напряжение в цепи обмотки управления контактора - 27 В;
- К - обозначение аппарата: К - контактор;
- С - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Е - единицы;
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С
Основные технические характеристики контактора ТКС203ДОД:
• Ток коммутации, А ...... 200; 100
• Напряжение коммутации, В:
- постоянного тока ...... 30
- переменного тока ...... 200В 440Гц; 380В 50Гц
• Число коммутируемых цепей ...... 3
• Режим работы ...... продолжительный
• Габаритные размеры, мм
Год: 83
