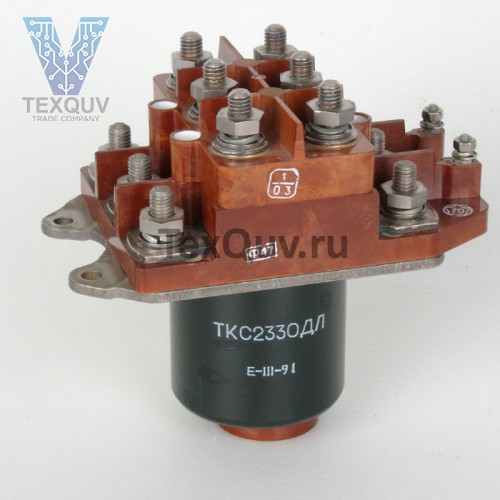

Контактор электромагнитный трехцепевой переключающий ТКС233ОДЛ предназначен для коммутации цепей постоянного и переменного тока в электросистемах объектов авиационной техники всеклиматического применения.
Структура условного обозначения:
ТКС233ОДЛ
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 2 - указывает число единиц данного разряда;
- 3 - число независимых размыкающих контактов;
- 3 - число независимых замыкающих контактов;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - режим работы продолжительный;
- Л - облегченный вариант.
Основные технические характеристики контактора ТКС233ОДЛ:
• Номинальная величина тока коммутируемой цепи, А ...... 200
• Диапазон напряжений в цепи контактов, В:
- постоянного тока ...... 24-30
- переменного тока ...... 110-210
• Диапазон токов в цепи контактов, А ...... 20-200
• Диапазон напряжения постоянного тока в цепи управления, В ...... 24-30
• Температуры окружающего воздуха ...... от -60 до +85 °С
• Масса кг, не более ...... 2,0
