Условия эксплуатации контакторов ТКС:
Температура окружающей среды – от -60ºС до +85ºС
Относительная влажность окружающей среды при температуре до +40ºС – до 100%.
Пониженное атмосферное давление – не более 5,45 кПа.
Повышенное атмосферное давление – не более 152 кПа.
Изменение температур – циклическое.
Допустимая вибрация для устройств ТКС:
– с частотой – 5 Гц до 50 Гц;
– с ускорением – от 2 м/с2 до 50 м/с2.
Ударные нагрузки для устройств:
– ускорение – не более 150 м/с2;
– продолжительность импульса – не более 150мс:
– частота – от 60 ударов/мин до 80 ударов/мин.
Ускорение линейных нагрузок – не более 100 м/с2.

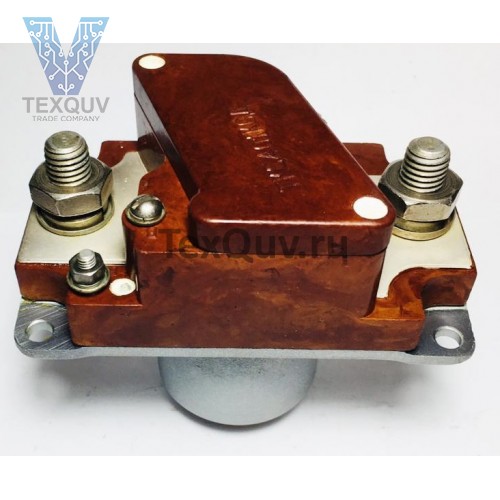

Реле ТКС состоит из контактной системы, электромагнита и соединяющей их платы, в которой имеются отверстия для крепления контактора на объекте.
Контактная система, закрепленная на плите, имеет выводы для монтажа внешних проводников (проводов с кабельными наконечниками или шин). С обратной стороны плиты прикреплен цилиндрический электромагнит. На электромагните нанесены типоисполнение контактора и дата его выпуска.
При подаче напряжения на выводы катушки электромагнита или снятии напряжения с них происходит движение якоря электромагнита и связанной с ним подвижной части контакторной системы, обеспечивающей коммутацию цепей нагрузки. Некоторые контакторы ТКС имеют электромагнит с пусковой обмоткой.
При использовании контактора для переключения одной цепи на два направления, на контактор устанавливается соединительная шина.
Год: 92
